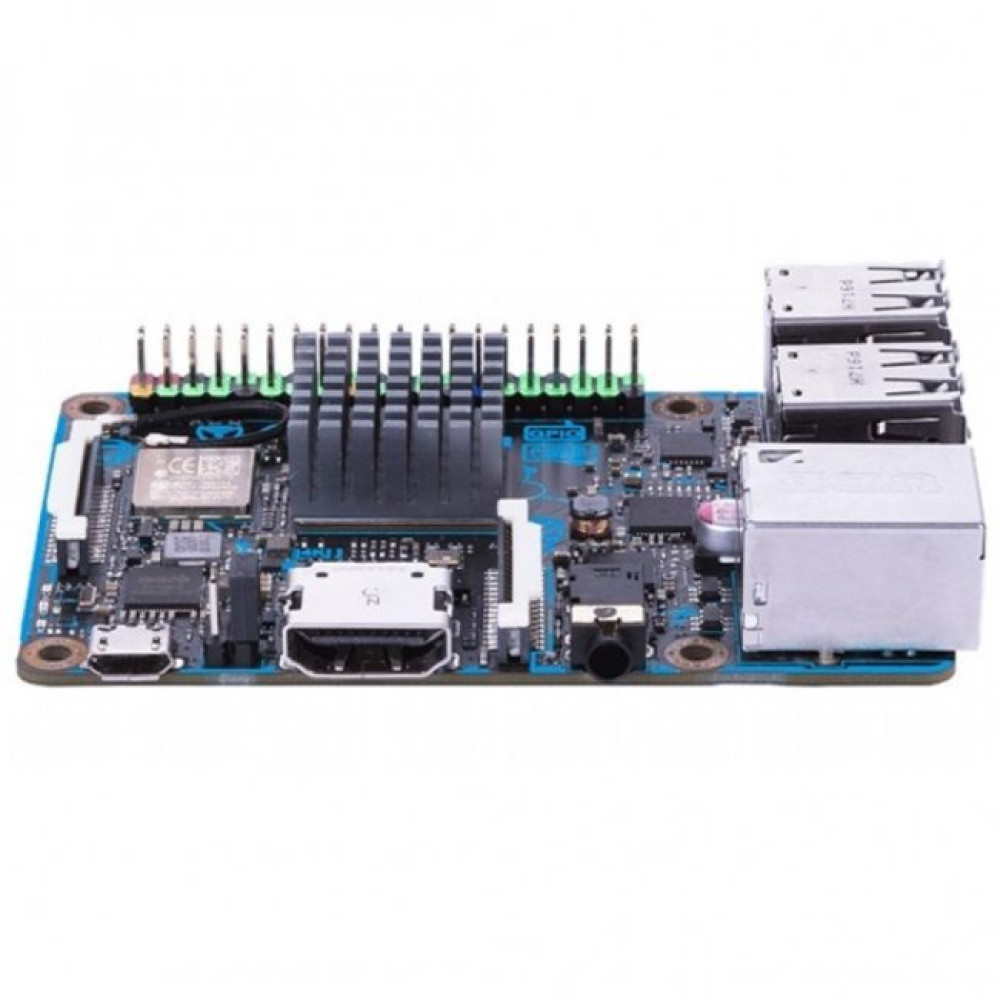

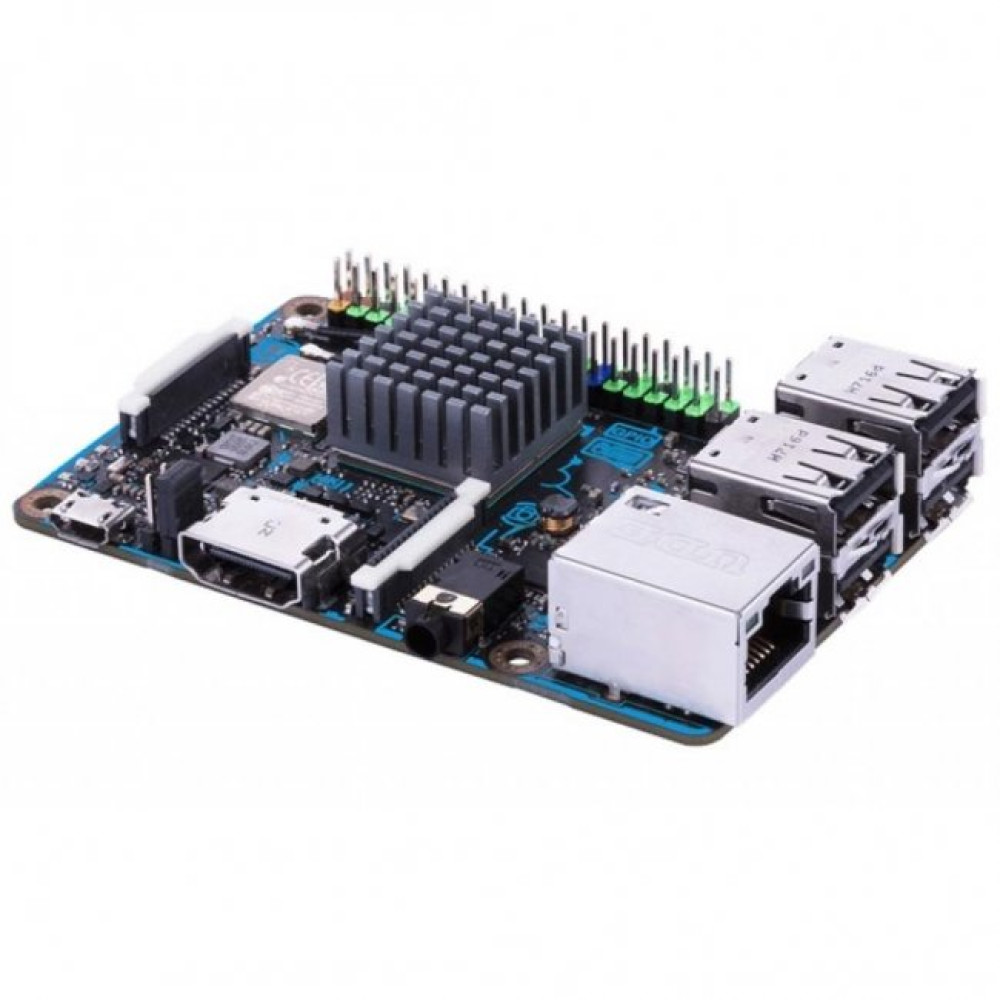

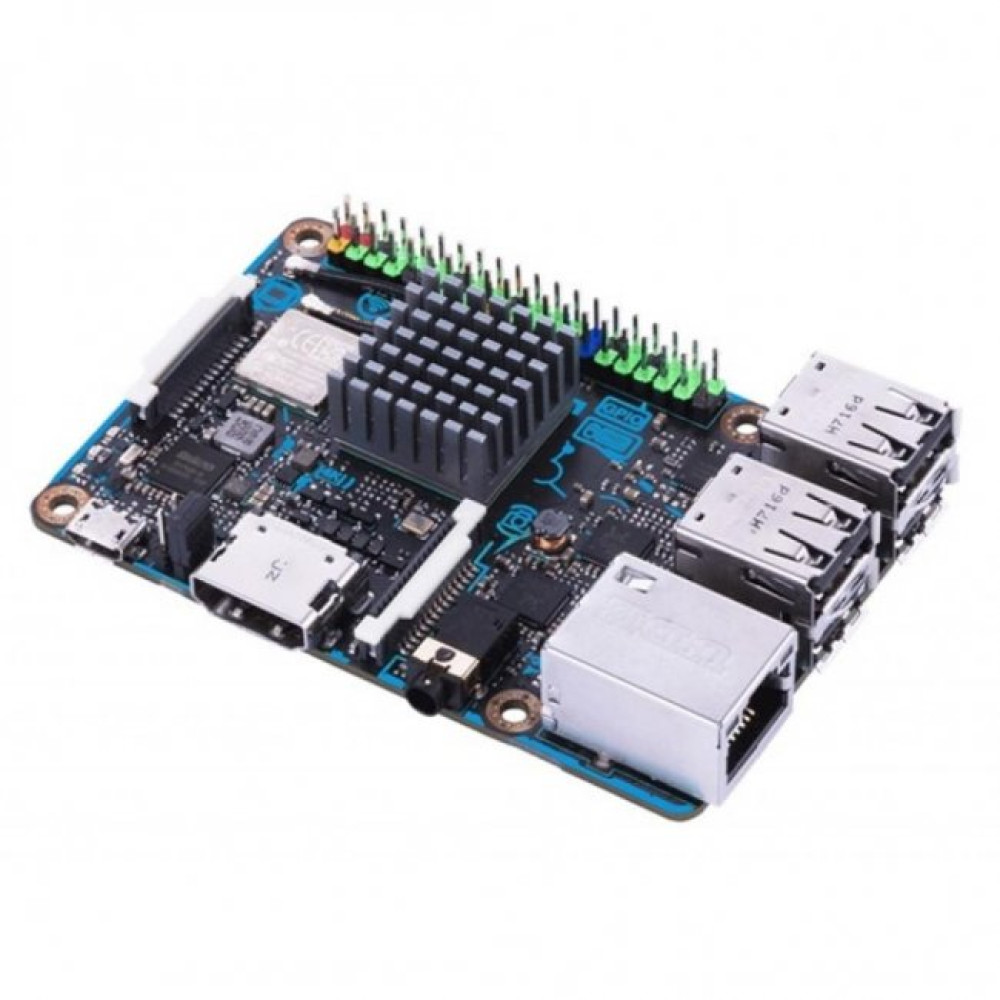

Материнська плата ASUS TINKER BOARD S/2G/16G

Висока продуктивність

Tinker Board S може похвалитися більш високою продуктивністю, ніж інші одноплатні комп'ютери, за рахунок використання потужного чотирьох ядерного процесору Rockchip RK3288 з архітектурою ARM, доповненого двоканальної оперативною пам'яттю LPDDR3 об'ємом 2 ГБ і вбудованим eMMC-накопичувачем об'ємом 16 ГБ. Крім того, в ньому застосовується інтерфейс SD 3.0, що забезпечує прискорений обмін даними з картою пам'яті microSD, яка може використовуватися для зберігання операційної системи, додатків і користувальницьких файлів.

Широкі мультимедійні можливості

Графічне ядро ​​Mali T760 MP4 з архітектурою ARM, яким оснащений комп'ютер Tinker Board S, є сумісним з різними програмними інтерфейсами і прекрасно підходить для цілого спектра мультимедійних додатків, починаючи від ігор і домашнього кінотеатру і закінчуючи системами машинного зору і розпізнавання жестів.

Комп'ютер Tinker Board S має підтримку функції HDMI-CEC, що дозволяє використовувати для управління ним пульт дистанційного керування наявного телевізора. Також він підтримує апаратне прискорення при відтворенні відео в форматах H.264 і H.265 (в тому числі з дозволом HD і Ultra HD *).

* Відтворення відео в форматах HD і Ultra HD зі швидкістю 30 кадрів в секунду в даний момент доступно тільки за допомогою доданого медіаплеєра. Сторонні додатки можуть не підтримувати апаратне прискорення або мати якісь інші недоліки з точки зору продуктивності або стабільності при відтворенні відео.

Висока якість звуку

На відміну від багатьох інших продуктів цього класу одноплатний комп'ютер Tinker Board S наділений аудіокодеком стандарту HD Audio з підтримкою форматів аж до 192 кГц / 24 біта. Відповідний роз'єм може використовуватися і для виведення звуку, і для мікрофона - без будь-яких перехідників або адаптерів. Підключення динаміків або гарнітури розпізнається автоматично, з подальшим направленням на них аудиопотока.

Широкий вибір інтерфейсів

Одноплатний комп'ютер Tinker Board S володіє стандартними для свого класу інтерфейсами, включаючи 40-контактний GPIO і I2S з режимами Master і Slave для більшої сумісності. Використовуючи програмний інтерфейс GPIO, можна забезпечити роботу Tinker Board S з різними пристроїв введення, такими як кнопки, перемикачі, датчики, світлодіоди. Також є два інтерфейси MIPI: DSI MIPI для підключення дисплеїв і сенсорних панелей і CSI MIPI для камер.

Для підключення до дротової мережі Tinker Board S пропонує інтерфейс Gigabit Ethernet з гарантовано високою пропускною спроможністю за рахунок неподільні з іншими пристроями шини. Крім того, доступні бездротові інтерфейси Wi-Fi і Bluetooth, причому їх модуль екранований для захисту від електромагнітних завад, а роз'єм i-PEX дозволяє легко міняти антену на найбільш підходячий для поточного проекту.

У число реалізованих на Tinker Board S інтерфейсів також входять повнорозмірний роз'єм HDMI і чотири порти USB 2.0. Це дозволить підключити до нього відразу кілька периферійних пристроїв одночасно.

Продумана конструкція

Одноплатний комп'ютер Tinker Board S створювався в якості платформи, дружній як до досвідчених користувачів, так і до новачків Це проявляється в таких деталях як колірне кодування контактів GPIO-колодки, що полегшує підключення кабелів, а завдяки стандартному розміру друкованої плати і топології компонентів Tinker Board S сумісний з великим числом доступних у продажу корпусів і аксесуарів.

Для зручності використання компоненти пристрою забезпечені підписами прямо на друкованій платі, а контакти роз'ємів MIPI - колірним кодуванням.

У комплект поставки Tinker Board S входить радіатор, який допоможе забезпечити належне охолодження процесора при великих навантаженнях або високій температурі навколишнього середовища.
